电动三片式球阀 Q911F

Q911F电动三片式球阀又称三片式丝扣球阀，是由三段阀体，中间配用螺栓锁定而成。阀球转动90度，就能完全开启或关闭阀门。用于截断或接通管路中的介质，阀座采用弹性密封结构，启闭轻松密封可靠。阀体采用内外抛光处理，用于食品、医药等卫生级别工况?？刂品绞接锌匦秃偷鹘谛土街?。全通径的卫生级球阀基本没有流阻；结构简单、体积小、重量轻。紧密可靠，其有两个密封面，而且目前球阀的密封面材料广泛使用各种塑料，密封性好，能实现完全密封。

产品特点：1、螺纹连接拆装方便、适用需要经常清洁的工况下。2、安装简便，能以任意方向安装于管道中的任意部位。3、阀体内通道平整光滑，可以输送粘性流体、浆液以及固体颗粒。4、可配置气动、电动等多种驱动机构，实现远距离控制和自动化操作。

5、由于聚四氟乙烯等材料具有良好的自润滑性，与球体的摩擦损小，故球阀的使用寿命长。

Q911F电动三片式球阀概述

电动三片式球阀(电动内螺纹球阀)由左右阀壳和中间阀体三部分组装而成，由四根较长的螺栓横穿三段阀壳，从两端紧紧夹住中间阀体。电动三片式球阀的最大优点就是特别容易拆卸，当阀门出现故障或需要维修时，不用拆卸管路的螺纹，可直接将四根螺栓拿下，便能将阀体的中间部分取出。既减少了发生故障的机率，又提高了作业效率，特别适用于机械体积小空间狭窄的工况当中。

Q911F电动三片式球阀原理

三片式电动球阀的密封性能可靠，且承受的压力较高，它的动作原理是通过电动执行装置的电源电压，带动阀芯做90度的旋转从而达到对介质的开启与截断，可设计为对介质进行二位开关控制，也能实现对管道中介质流量、压力、温度等参数进行比例调节。

Q911F电动三片式球阀标准规范

测试检验：API598，EN12266 螺纹接端：ASME B1.20，BS21 DIN2999/259，BSP ISO7/1， ISO228/1 JIS B 0203 对焊接端：ASME B16025 套焊接端：ASME B16.11 阀兰接端：ASME B16.5 DIN2542～2545 JIS B2238

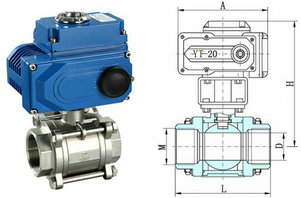

电动三片式球阀结构图
